RSTP Bridge failover layer2 menggunakan Mikrotik

Hai sobat-sobat semua nya,

Ada yang terbaru di hari ini,

         Hari ini saya kedatangan kawan lama , seperti biasa dia minta bantuan ngoprek Mikrotik masalahnhya dia ingin memasang server penyaring spam virus dll dalam mode bridge tetapi kalau suatu saat server penyaring tsb bermasalah maka traffic harus di bypass melalui port lainnya

Kurang lebih topologinya spt ini:

            Jadi semisal link ether2 putus maka data akan mengalir melalui ether1 , sedangkan jika link ether1 putus data akan mengalir melalui ether2, jika kedua link tidak putus maka data akan mengalir melalui ether1 menggunakan mekanisme RSTP: http://wiki.mikrotik.com/wiki/Manual:Interface/Bridge

            Dalam percobaan ini saya menggunakan RB750G yang terdiri dari RSTP-A dan RSTP-B, dimana RSTP-A pada ether3 terhubung langsung dengan router / koneksi Internet sedangkan RSTP-B terhubung dengan notebook

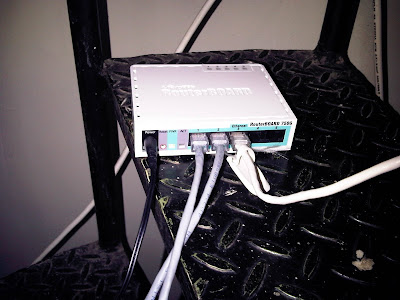

Berikut adalah foto RSTP-A

Berikut adalah foto RSTP-B

Pada RSTP-A Konfigurasi bisa dilihat sbb :

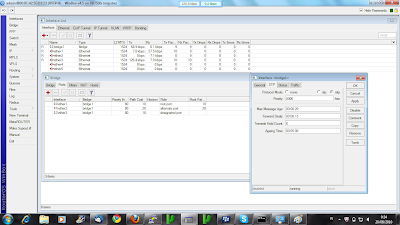

Pada RSTP-B konfigurasi bisa dilihat sbb :

Yang membedakannya hanya pada :

[admin@RSTP-B] /interface bridge port> /interface bridge port set path-cost=20 interface=ether2

Jadi di RSTP-A dan RSTP-B untuk interface=ether2 path-cost dibuat 20 sedangkan ether1 path-cost = 10

Sehingga pada keadaan normal data akan dialirkan melalui ether1 ke ether3 melalui bridge

Untuk uji coba saya lakukan ping ke dns google 8.8.8.8 dari notebook lalu salah satu kabel misal ether1 saya cabut maka data akan mengalir lewat ether2

Dan ketika kabel ether1 di pasang lagi maka data akan kembali melalui ether1

atau sebaliknya

Jadi kesimpulannya dua RB750G tersebut bisa menjadi bridge RSTP yang menjadi solusi fail-over layer2 yang ekonomis dan praktis.
